Порядок работы, интерфейс и функциональные возможности Frost.ГТМ – программы для автоматизации ведения геотехнического мониторинга.Работа Frost.ГТМ

1Загрузка данных во Frost.ГТМ

  • Для подключения объекта мониторинга к программе загружается план площадки со всеми сооружениями, термоскважинами, термостабилизаторами, деформационными марками и др. Внесенные объекты отображаются на главной сцене программы, а также доступны в меню объектов в виде списка.
  • Заполняется база данных наблюдаемых параметров – результаты измерения температуры, деформации (вертикальных перемещений и кренов), уровня грунтовых вод и данных снегомерной съёмки. Доступно внесение данных как в ручном режиме, так и автоматически – импорт данных в удобном для пользователя формате. Поддерживаемые форматы: csv, xls, xlsx, gtm, pk2, vpl, vpn, json, xml.

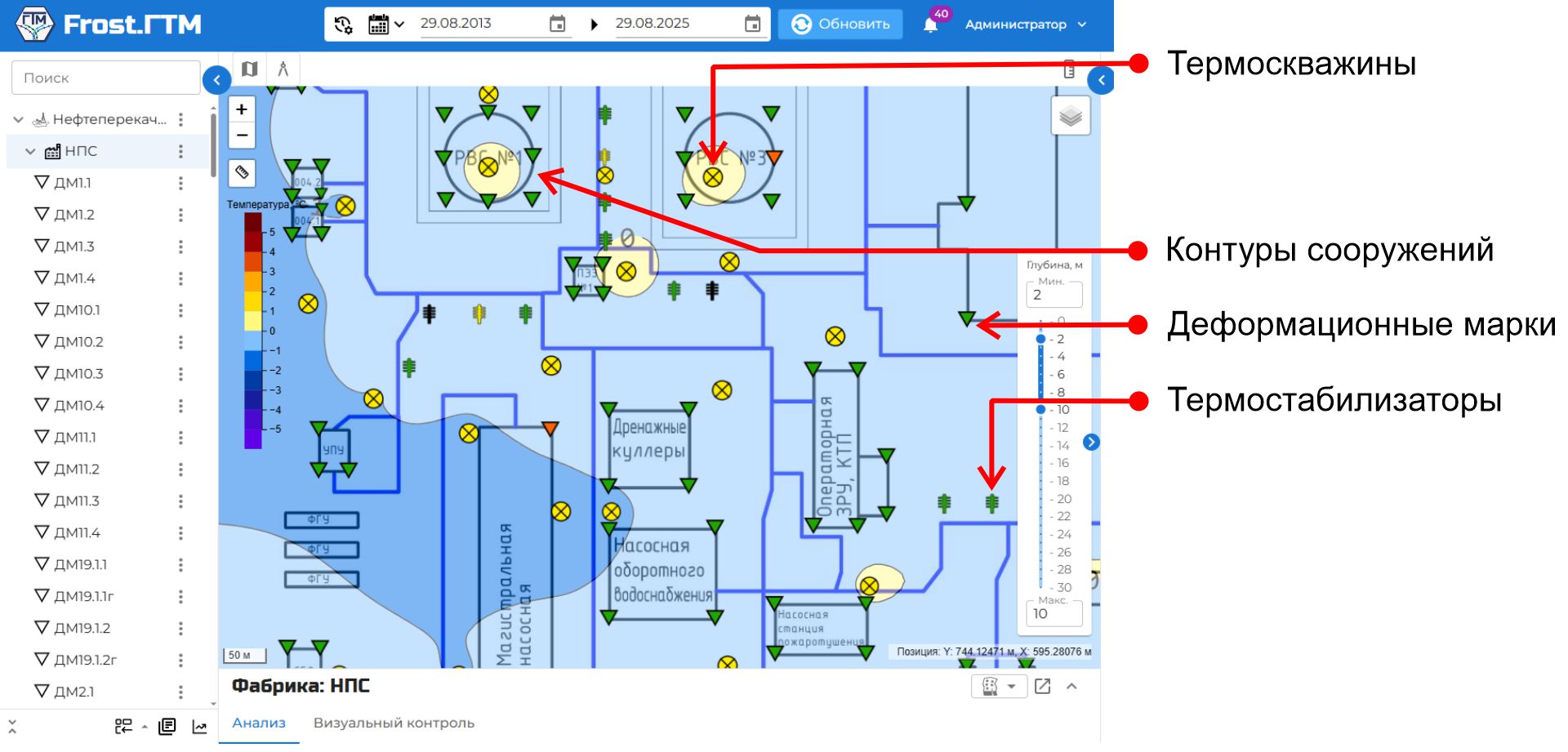

Во Frost.ГТМ загружается план объекта мониторинга со всеми элементами

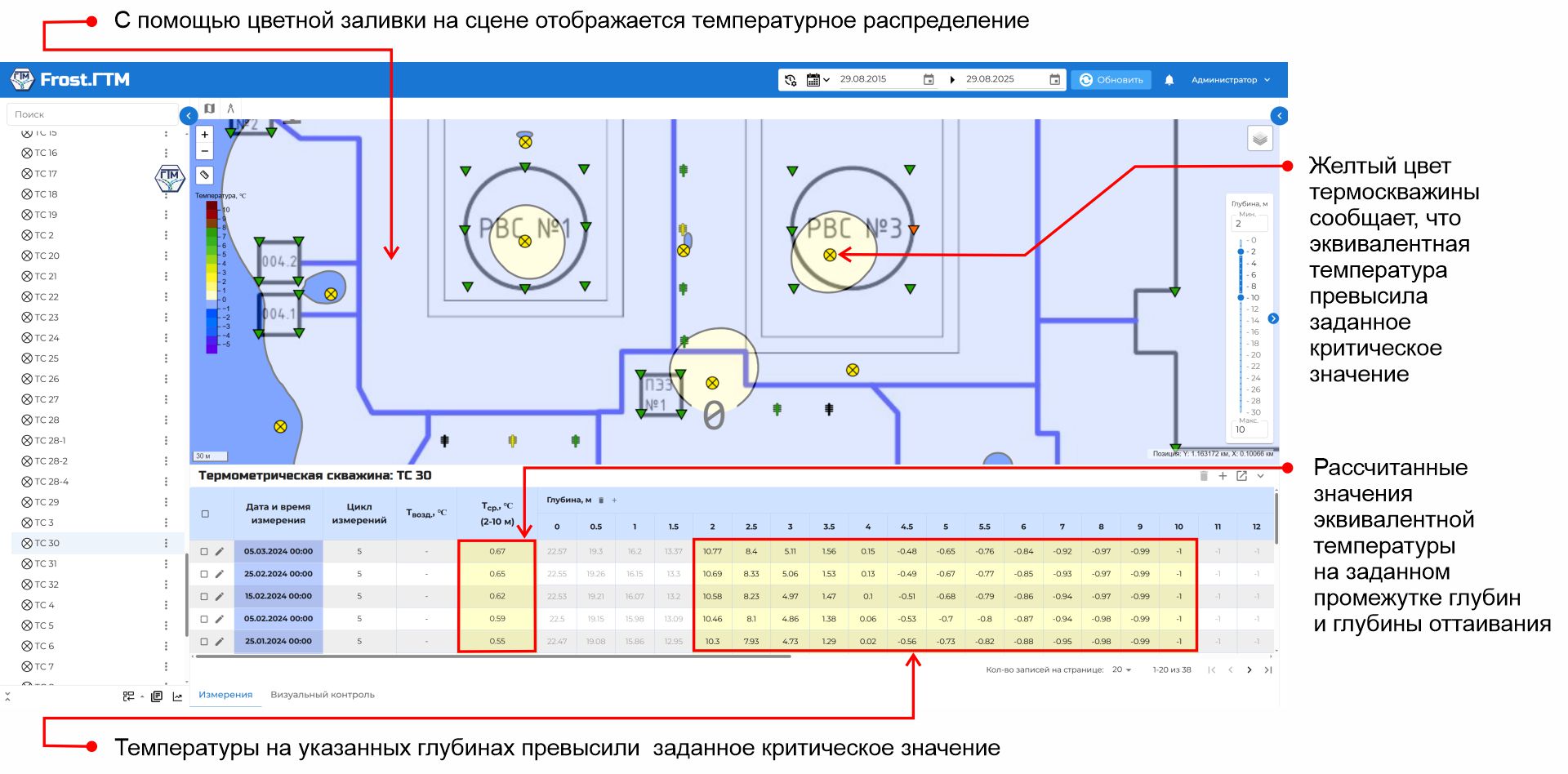

Главная сцена Frost.ГТМ. Схема объекта и распределение температуры
Заполняется база данных наблюдаемых параметров (автоматически или вручную)

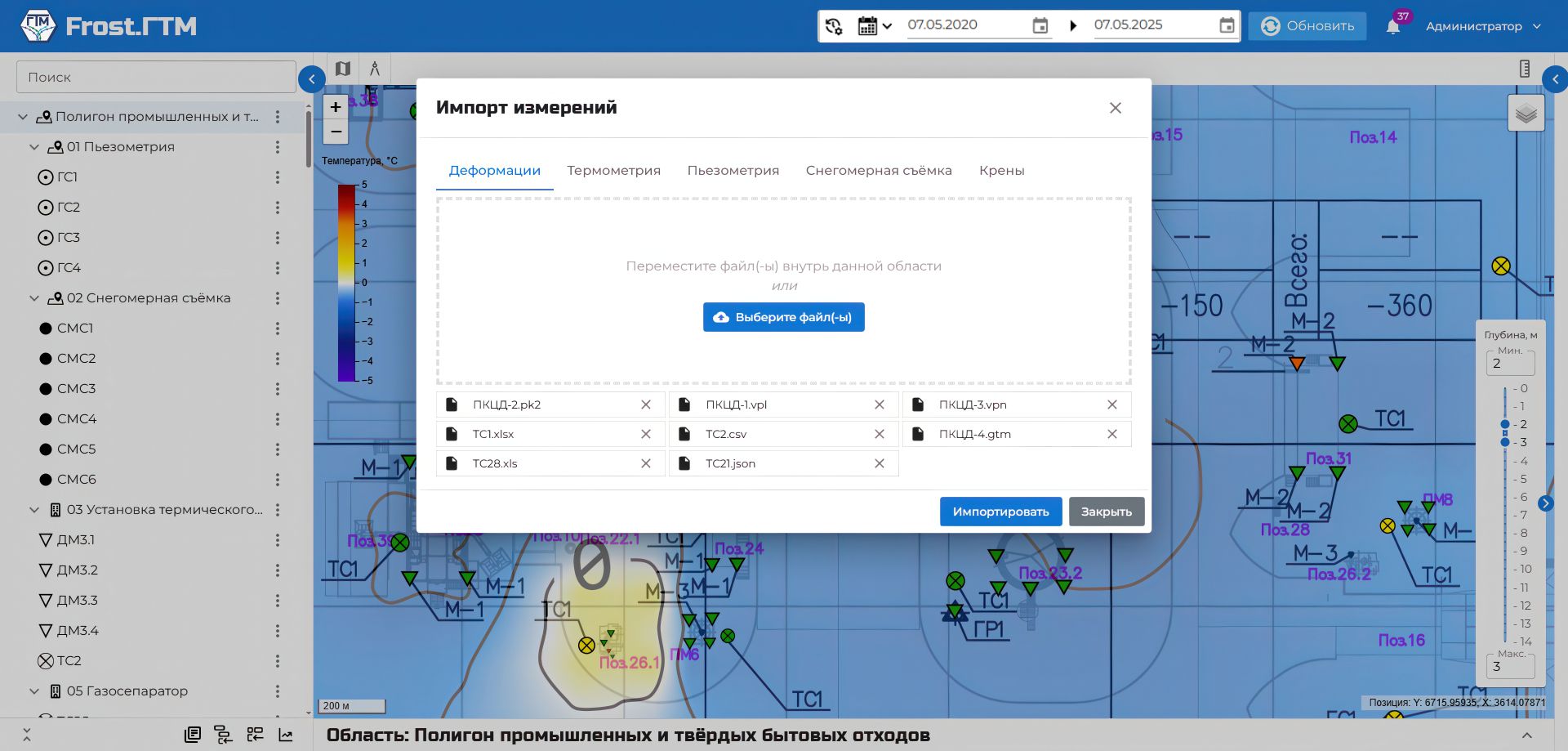

Окно Импорт измерений

2Анализ данных во Frost.ГТМ

  • Температурное распределение на наблюдаемом объекте отображается на сцене в виде цветовой заливки. В таблице с результатами температурных наблюдений отображаются как внесенные параметры, так и рассчитанные средние значения температур, а также глубина оттаивания для каждой скважины.
  • Доступно автоматическое построение графиков, отображающих динамику наблюдаемых параметров во времени (температуры, деформации, уровня грунтовых вод)
  • Динамика деформации на объекте мониторинга отображается на сцене в виде цветового распределения, а также в таблице с результатами измерений

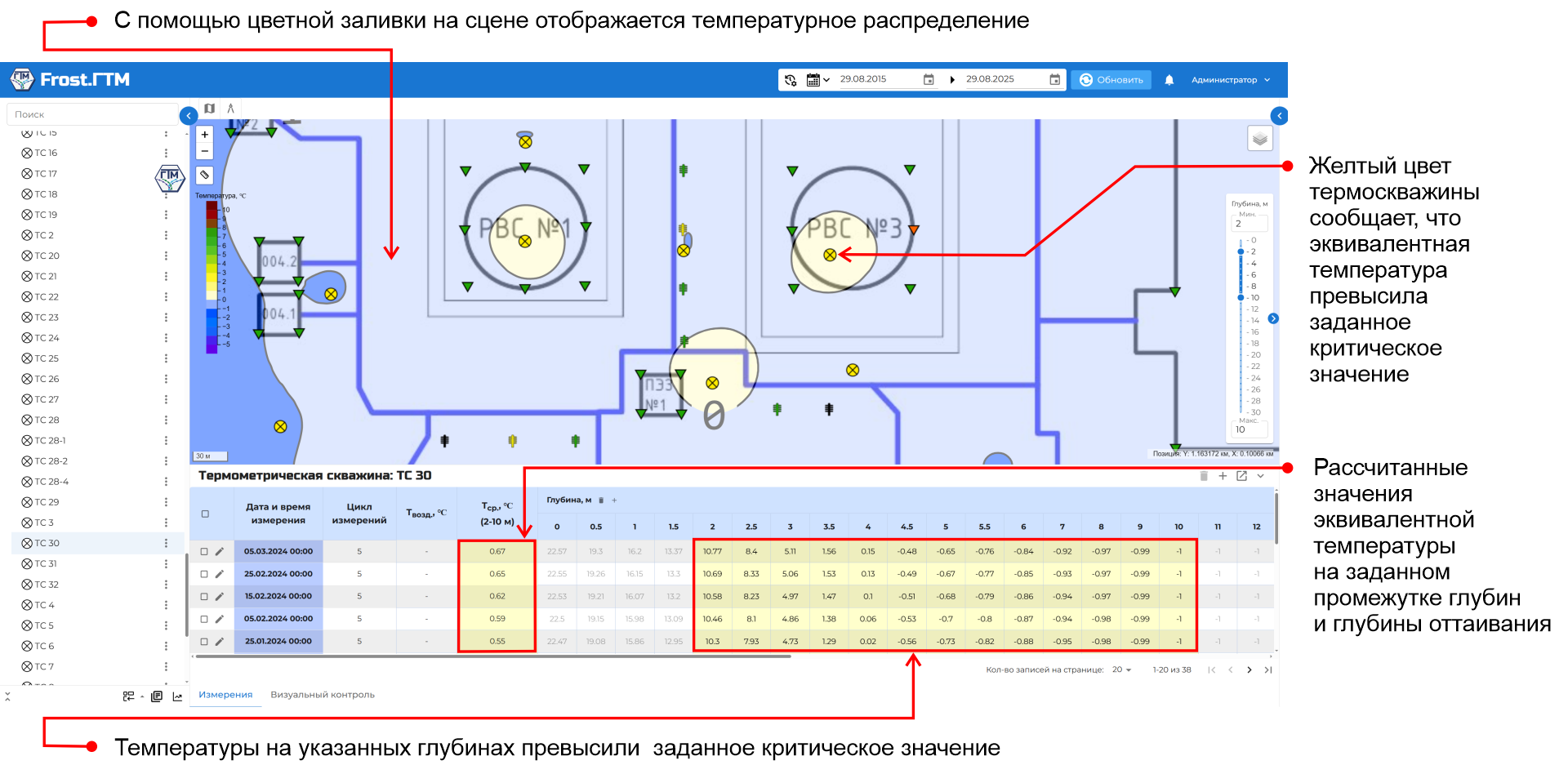

Анализ данных мониторинга в виде цветового распределения температуры или деформации доступен после загрузки

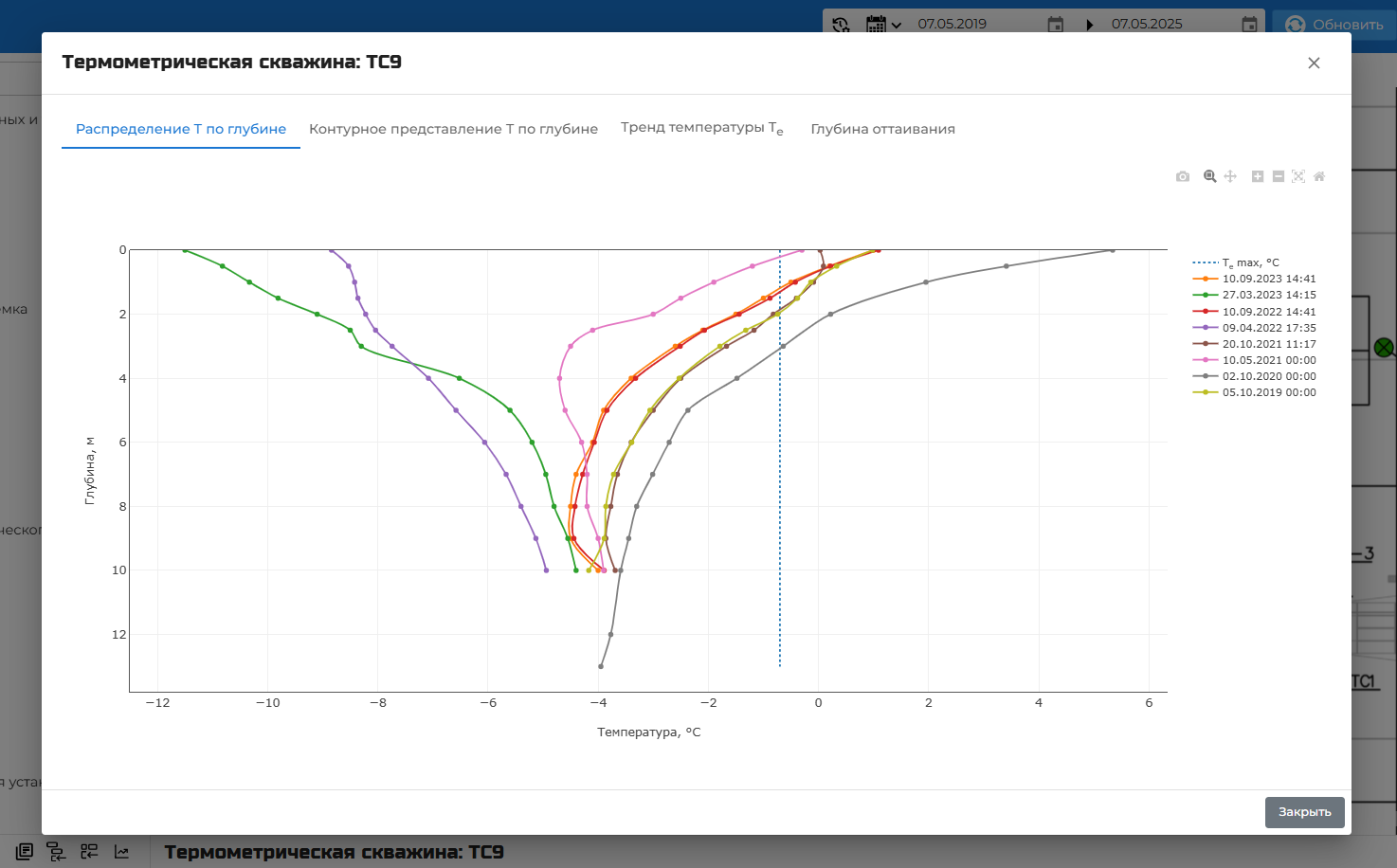

График распределения температуры по глубине для выбранной термометрической скважины

График распределения температуры по глубине

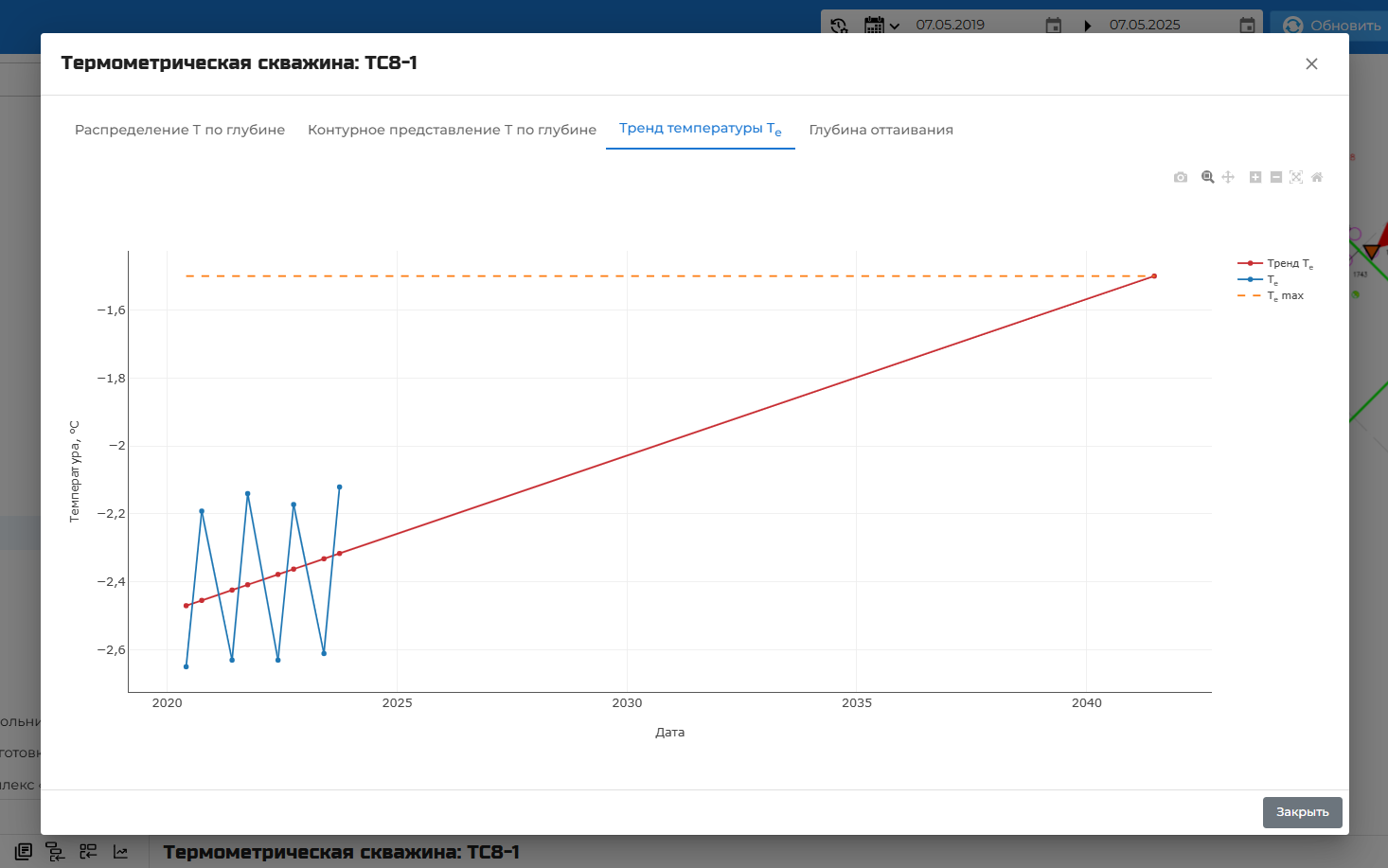

Тренд средневзвешенной температуры грунта на выбранном промежутке глубин

Межгодовой тренд температуры

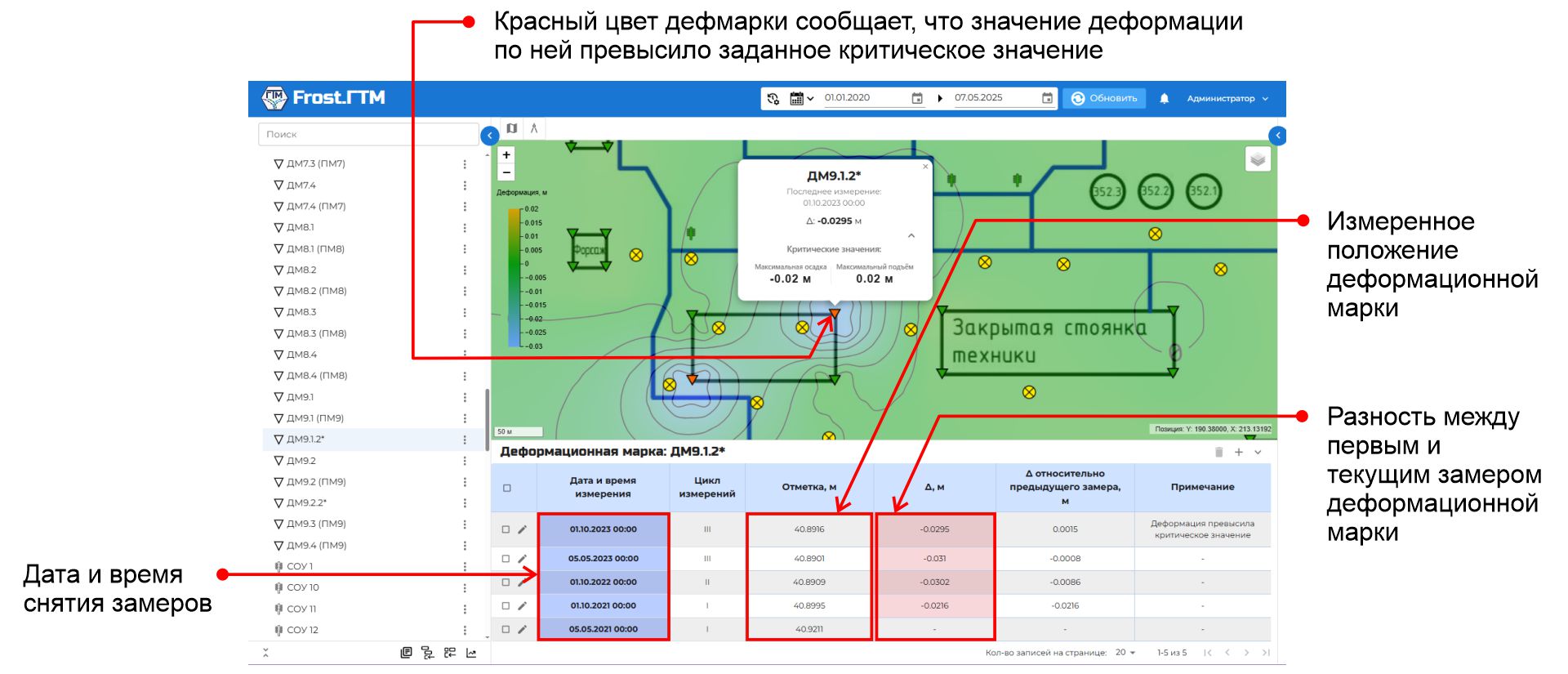

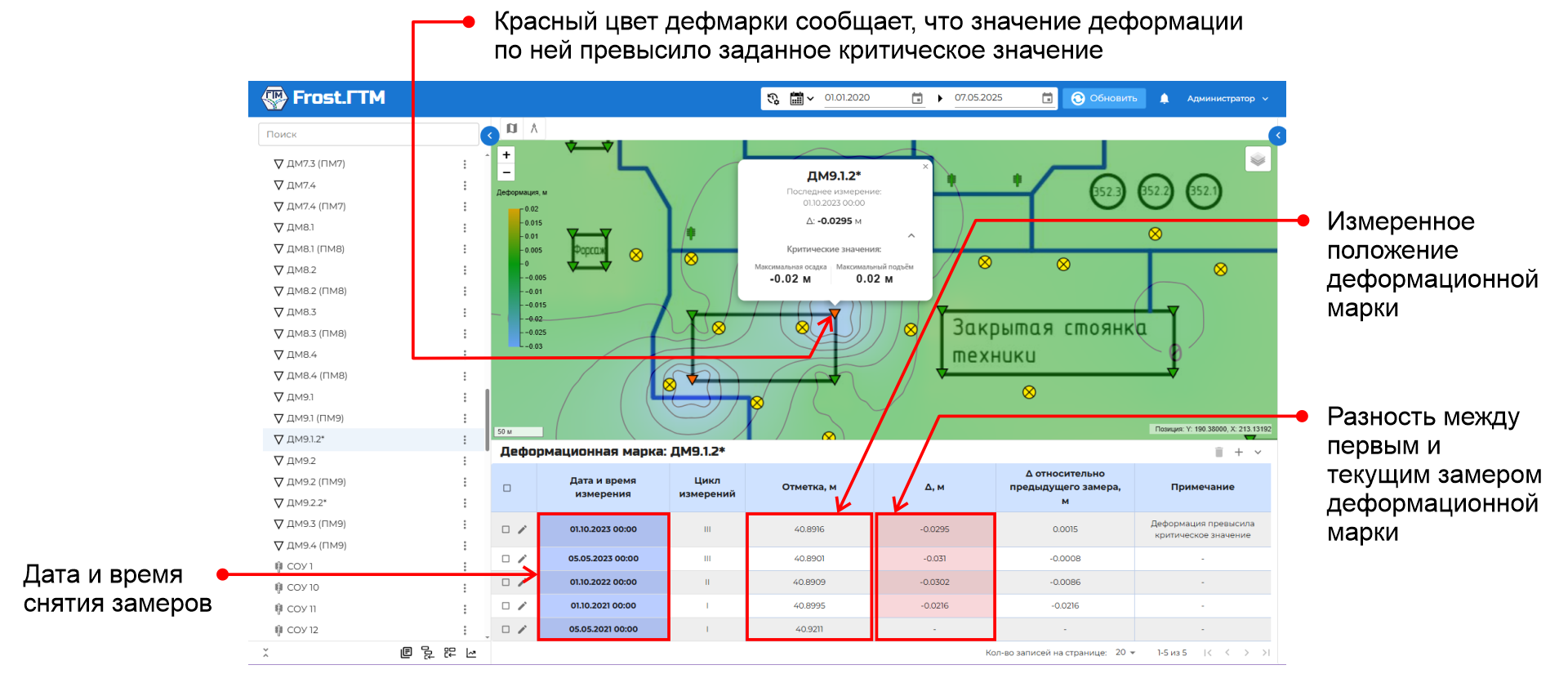

Во Frost.ГТМ доступно отображение данных по каждой деформационной марке в пределах объекта мониторинга

3Оповещения Frost.ГТМ

Frost.ГТМ отображает актуальные данные об объекте мониторинга:
  • Общие характеристики сооружения
  • Период эксплуатации
  • Характеристики термостабилизаторов
  • Координаты объекта
  • Датчики, прикрепленные к точкам съема замеров

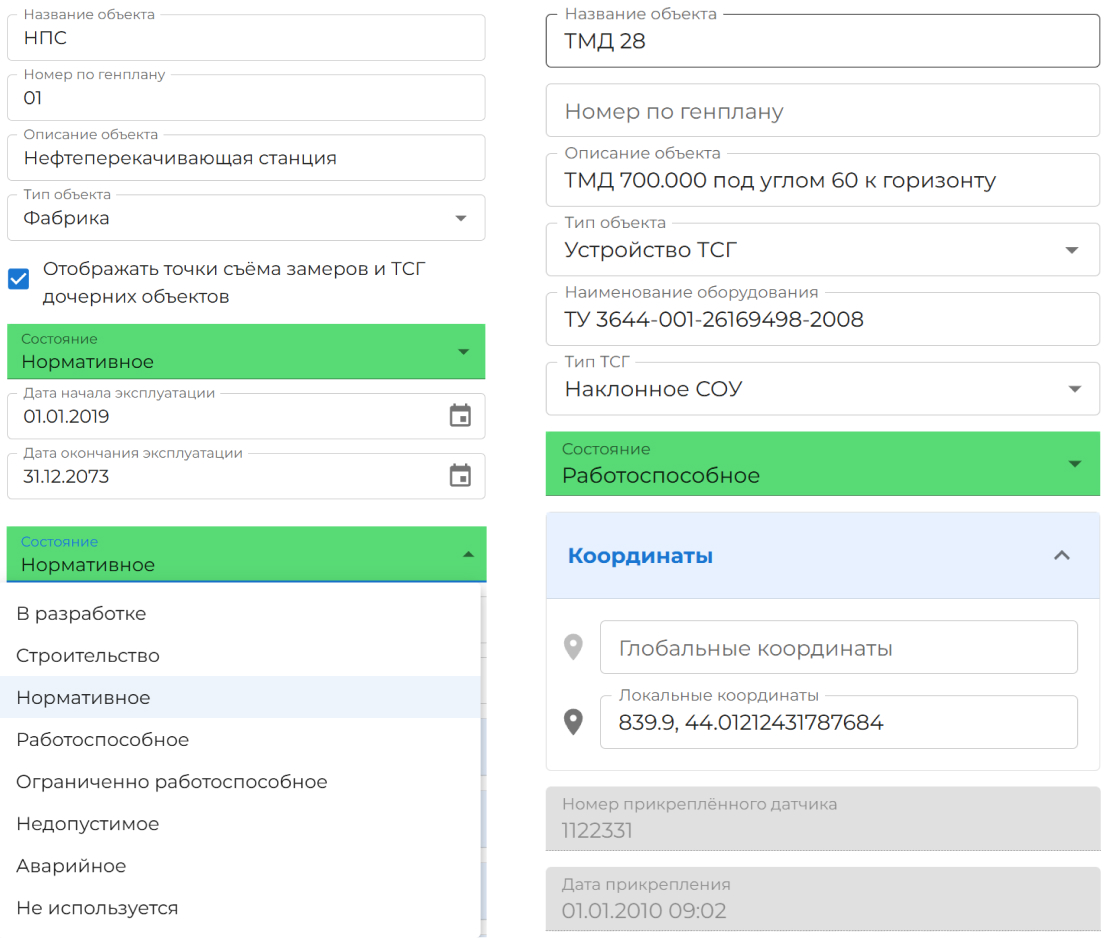

Свойства объектов Frost.ГТМ
Frost.ГТМ информирует пользователя о достижении критических значений наблюдаемых параметров:
  • Температура грунтов
  • Глубина оттаивания
  • Уровень грунтовых вод
  • Деформация

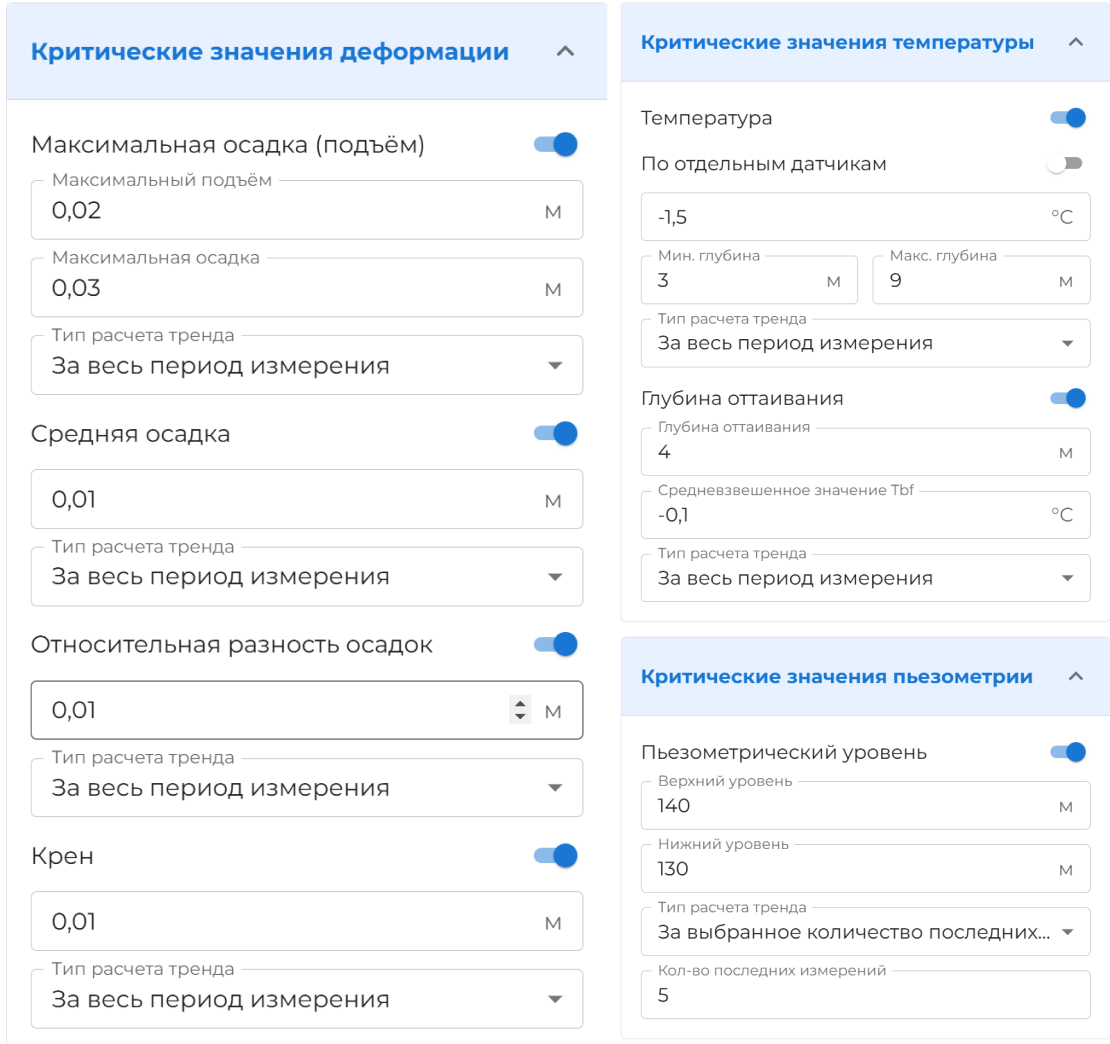

Заданные критические значения
Frost.ГТМ постоянно анализирует данные мониторинга и мгновенно оповещает службы ГТМ, если обнаруживает:
  • Превышение критических значений параметров ГТМ.
  • Изменение состояния сооружения согласно новым данным ГТМ.
  • Вероятность достижения предельных значений.

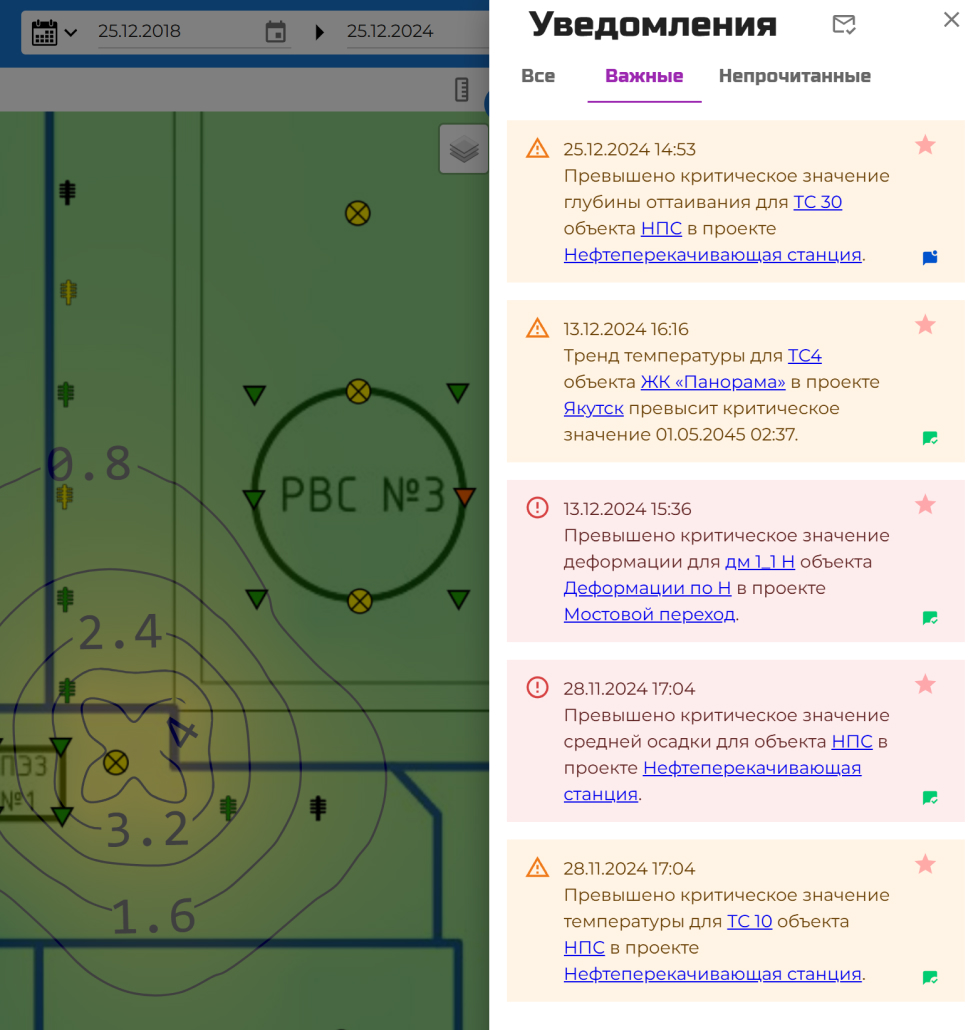

Уведомления во Frost.ГТМ

4Отчеты Frost.ГТМ

  • Гибкая система составления отчетов о результатах мониторинга.
  • Отчеты можно настроить в формате, принятом в компании, доступно создание шаблонов.
  • Отчеты формируются в форматах популярных текстовых и табличных редакторов.

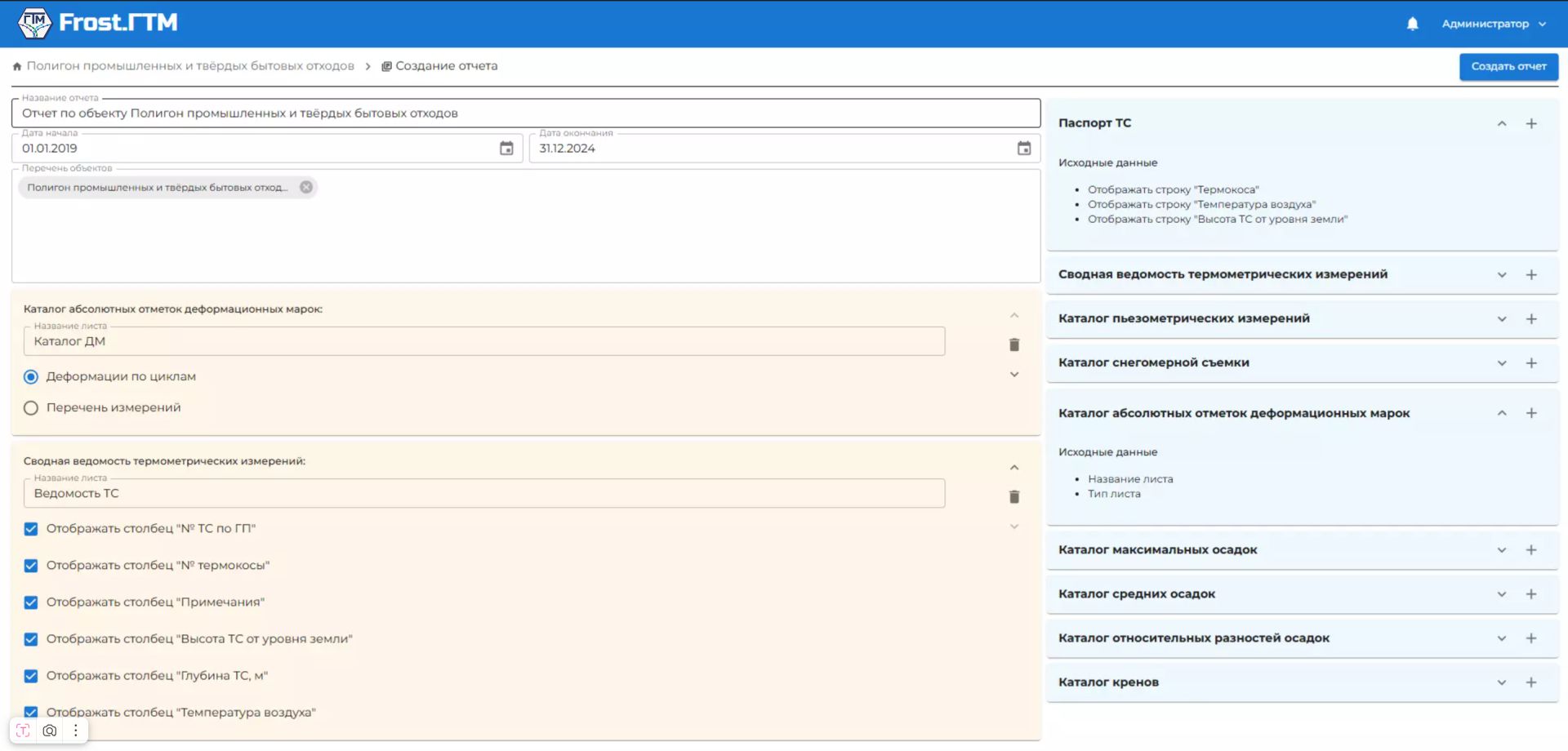

Интерфейс создания отчета в Frost.ГТМ

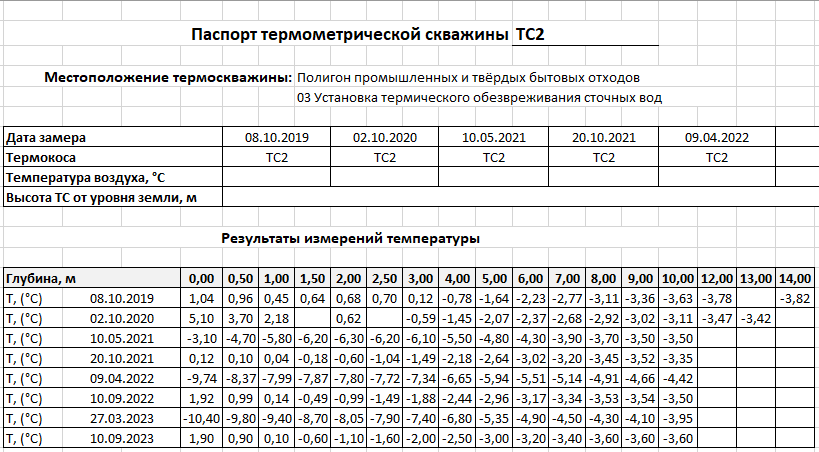

Паспорт термометрической скважины

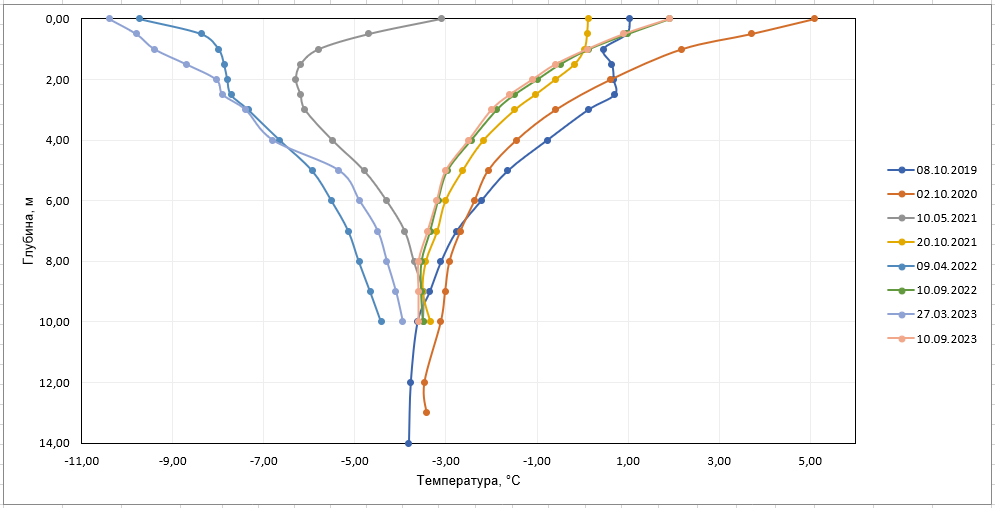

Графики распределения температуры по глубине для выбранной термометрической скважины

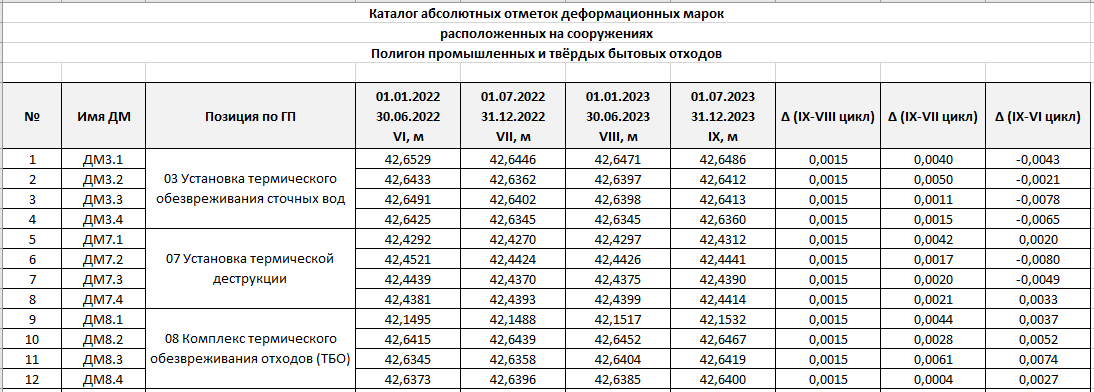

Каталог абсолютных отметок деформационных марок

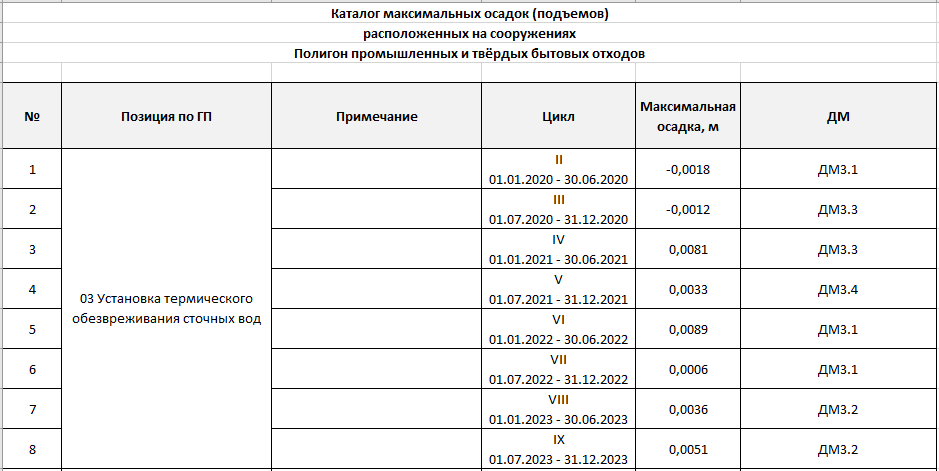

Каталог максимальных осадок (подъемов)

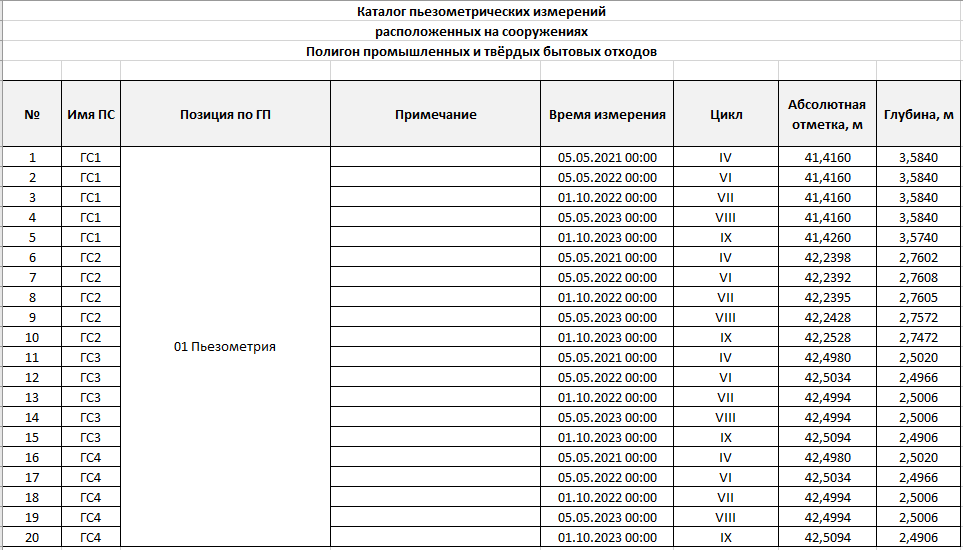

Каталог пьезометрических измерений

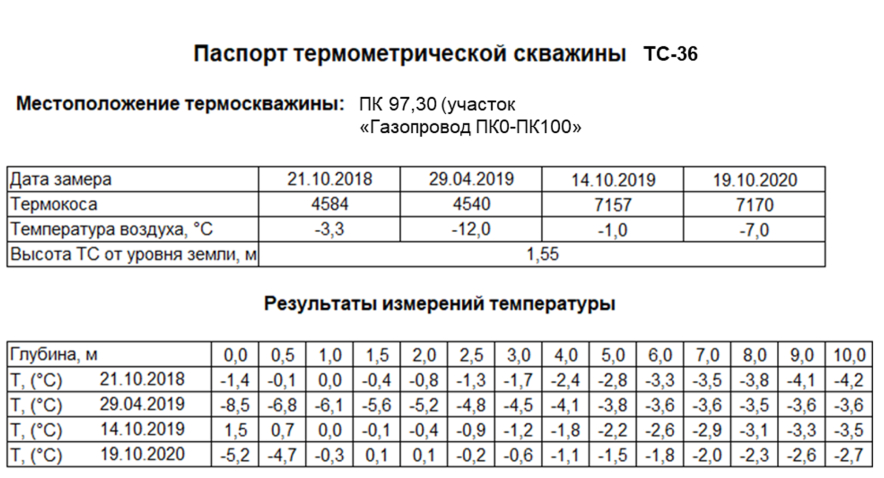

Паспорт термической скважины

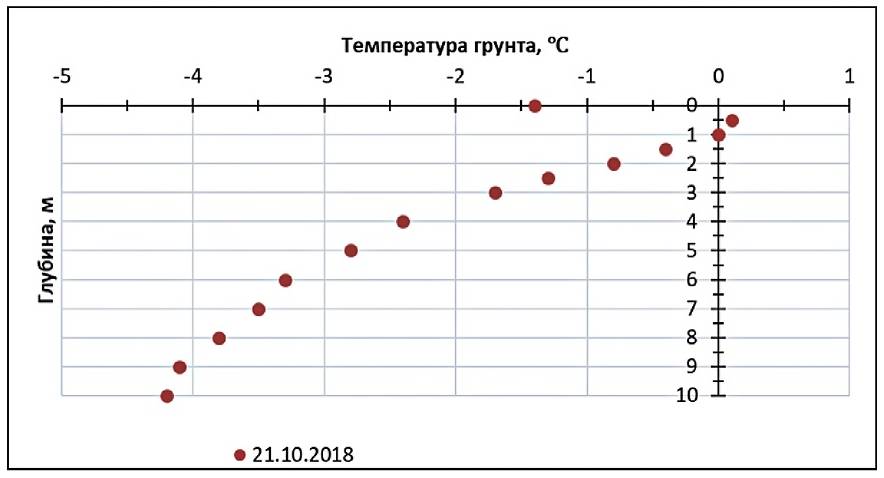

График отчетов Frost.ГТМ

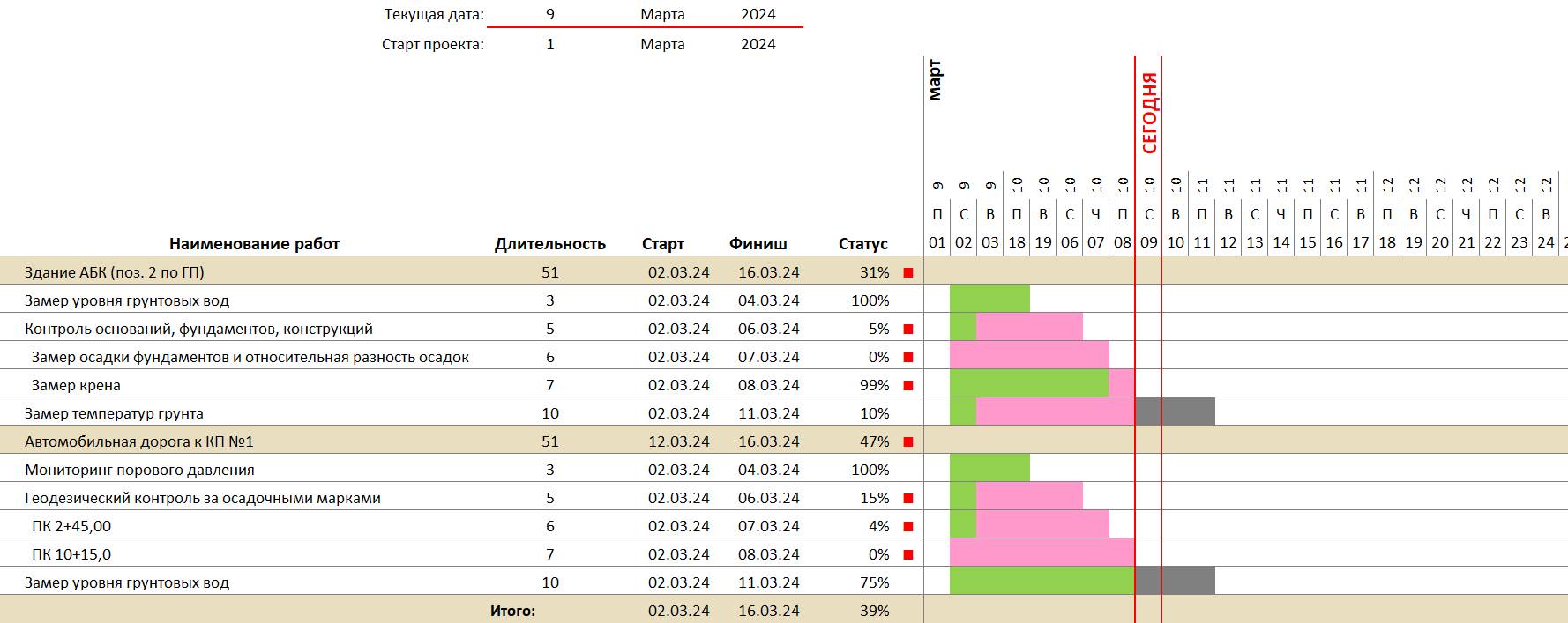

5Управление мониторингом во Frost.ГТМ

  • Возможность сформировать план-график работ по выполнению периодических замеров контролируемых параметров сооружений или другим мероприятиям.
  • Оповещения о длительном отсутствии замеров и невыполнении работ.
  • Автоматическое формирование реестра инцидентов в сети ГТМ.
Управление мониторингом во Frost.ГТМ
